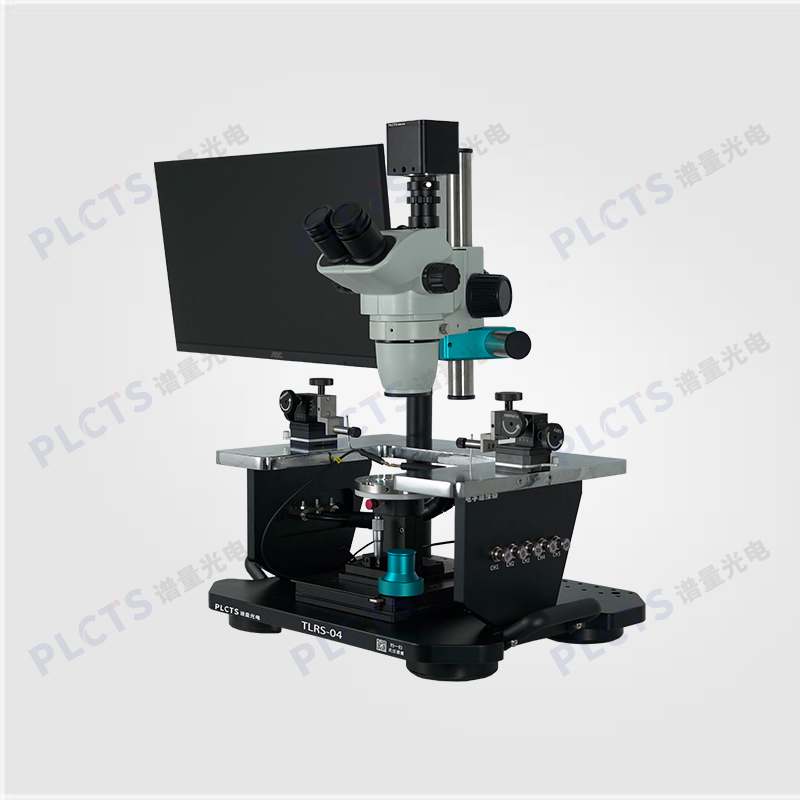

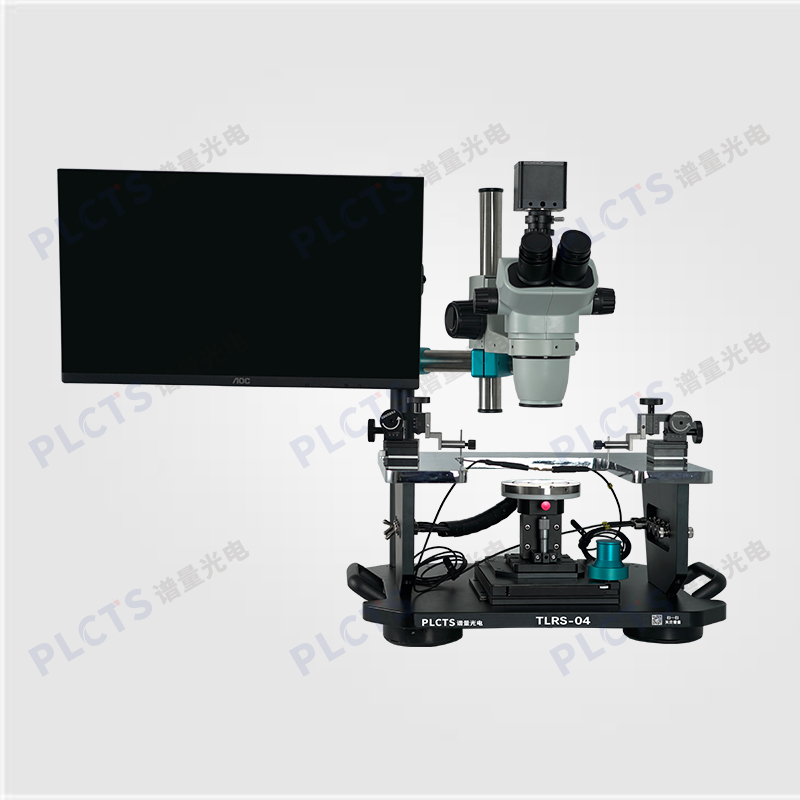

简易型基础测试探针台

TLRS系列简易型基础测试探针台是我司凭据产业用户出产检测必要，而特定设计的一款简易便携高性价比探针台，满足产线根基电学参数测试同时两全低成本优势，已成为工业出产领域批量检测的梦想之选。

产品介绍

  探针台又称探针测试台，重要用处是为半导体芯片的电参数测试提供一个测试平台，探针台可吸附多种规格芯片，并提供多个可调测试针以及探针座，共同丈量仪器可实现集成电路的电压、电流、电阻以及电容电压个性曲线等参数检测。合用于对资料、芯片等进行科研尝试分析，抽查测试蹬酌途。

  TLRS系列简易型基础测试探针台是我司凭据产业用户出产检测必要，而特定设计的一款简易便携高性价比探针台，满足产线根基电学参数测试同时两全低成本优势，已成为工业出产领域批量检测的梦想之选。

技术优势：

  • ● 结构紧凑，职能实用，高性价比;

  • ● 样品台XYZR四维调节，整体分辨率10μm，360°旋转可锁紧;

  • ● 满足1μm以上电极/PAD使用;

  • ● 兼容多种显微镜，可引入光路，实现光电mapping测试;

  • ● 漏电精度可达10pA/100fA（屏蔽箱内）;

  • ● 精密传动机构，线性移动，无回程差设计;

  • ● U型探针架, 能够搁置多个探针座;

  • ● 整体尺寸幼，方便携带，底部蜂窝隔振板，提高测试不变性。

细节展示：


具体？榕渲眉安问⒚鳎

名称型号单元数量参数
探针台台体PBL套1
  • 底部隔振面包板，带橡胶隔振地脚，有效断绝Z轴微振；
  • 四维调节样品架，XY轴行程110/150mm，Z轴行程10mm，整体分辨率10μm，360°旋转可锁紧；
  • U型探针架，可搁置多个探针座。
探针座TPLS-UP套2
  • 三维调节，整体调节精度10μm（可选配0.5μm，1μm，3μm）；
  • 丈量领域：10pA/100fA(屏蔽箱环境)-10A；
  • 行程：XYZ行程别离13mm；
  • 固定方式：可调磁吸吸附，真空吸附，螺丝固定；
  • 配置线缆：同轴线缆（漏电精度10pA）/三同轴线缆（漏电精度100fA）。
显微成像？ST51套1
  • 体式显微镜；
  • 放大倍率：40.2~270倍；
  • 图像传感器：2000万像素，支持电脑节造，拍照录像，HDMI输出；
  • 目镜：选取高眼点超广角目镜，视场Φ23mm；
  • 表置高亮无极调节亮度环形LED光源；
  • 配置显微镜万向支架；
  • 高清显示器及显示器万向支架；
  • 可搭配XY二维调节装置，行程25×25mm，分辨率3μm；
  • 可据需要选配如电子显微镜、高分辨金相显微镜等。
真空吸附卡盘PVS-04套1
  • 台面尺寸：4/6英寸可选，不锈钢资料底；
  • 标配进口无油真空泵，吐出空气量7L/min,持久不变运行；
  • 环形吸附模式，加强吸附力；

  • 背电极设计：可引出背电线；

  • 真空吸附套装附件。

探针PTR-03盒1
  • 钨钢探针：长38mm，直径0.5mm，可测电流领域，1fA-1A，针尖直径可。1/3/5/10/30/50/150/300/500μm）；
  • 钨钢镀金探针：长38mm，直径0.5mm，可测电流领域，1fA-1A，针尖直径可。1/3/5/10/30/50/150/300/500μm）；
  • 镀金软针：长51mm，可测电流领域，1fA-1A，针尖直径可。5/10/30/50/125μm)。

通例选型：

产品型号样品台尺寸样品台X移精度样品台Y移精度漏电流精度探针座数量
TLRS-044英寸10μm10μm10pA2个
TLRS-066英寸10μm10μm10pA2个

尝试附件及通例测试步骤：

光学隔振平台(台面>600mm*600mm)、一台推算机(尺度VGA接口和USB接口)、吉时利2400数字源表（含软件）等。

测试时衔接探针台和数字源表，探针接被测物体，通过显微镜观察确定两根探针是否紧贴被测物表表，待衔接导通后打开源表软件，选好参数即可出该触点的I-V机能曲线。

利用领域：

半导体资料测试   功率器件测试   MEMS测试   PCB测试   液晶面板测试   丈量表表电阻率   精密仪器出产检测   航空航天尝试

bifa必发集团光电可凭据客户现实利用需要，定造配套探针台系统，以达更好的测试成效及更高的性价比，具体信息可联系详询。

还可点击 bifa必发集团商城：简易型基础测试探针台，查看更多产品信息
