精密型二维资料转移平台

LMT-B系列精密型二维资料转移系统是我司凭据客户利用，自主研发的低维资料异质结器件转移产品，合用于石墨烯、硫化钼、黑磷等单层资料精确定点转移，以及多层范德华异质结的造备。转移系统由单筒金相显微镜、精确控温、真空吸附、高精度四轴样品台及五轴衬底载物台等组成，衬底载物台可大角度旋转，是钻研异质结个性、空间反演对称性破缺、以及二维资料分歧堆叠方式影响的有力工具。

产品介绍

LMT-B系列精密型二维资料转移系统是我司凭据客户利用，自主研发的低维资料异质结器件转移产品，合用于石墨烯、硫化钼、黑磷等单层资料精确定点转移，以及多层范德华异质结的造备，实现了低维资料转移的可视化操作。转移系统由单筒金相显微镜、精确控温系统、真空吸附系统、高精度四轴样品台及五轴衬底载物台等组成，指标衬底载物台可面内大角度旋转，是钻研异质结个性、空间反演对称性破缺、以及二维资料分歧堆叠方式影响的有力工具。

技术优势：

  • 集成化设计，易操作
  • 高分辨金相成像，实现μm级尺度转移
  • 高位移精度，无回程差设计
  • 精确控温？，合用多种资料

利用领域：

  • 魔角超导
  • 二维资料堆叠
  • 范德华异质结造备
  • 异质结空间反演对称性破缺

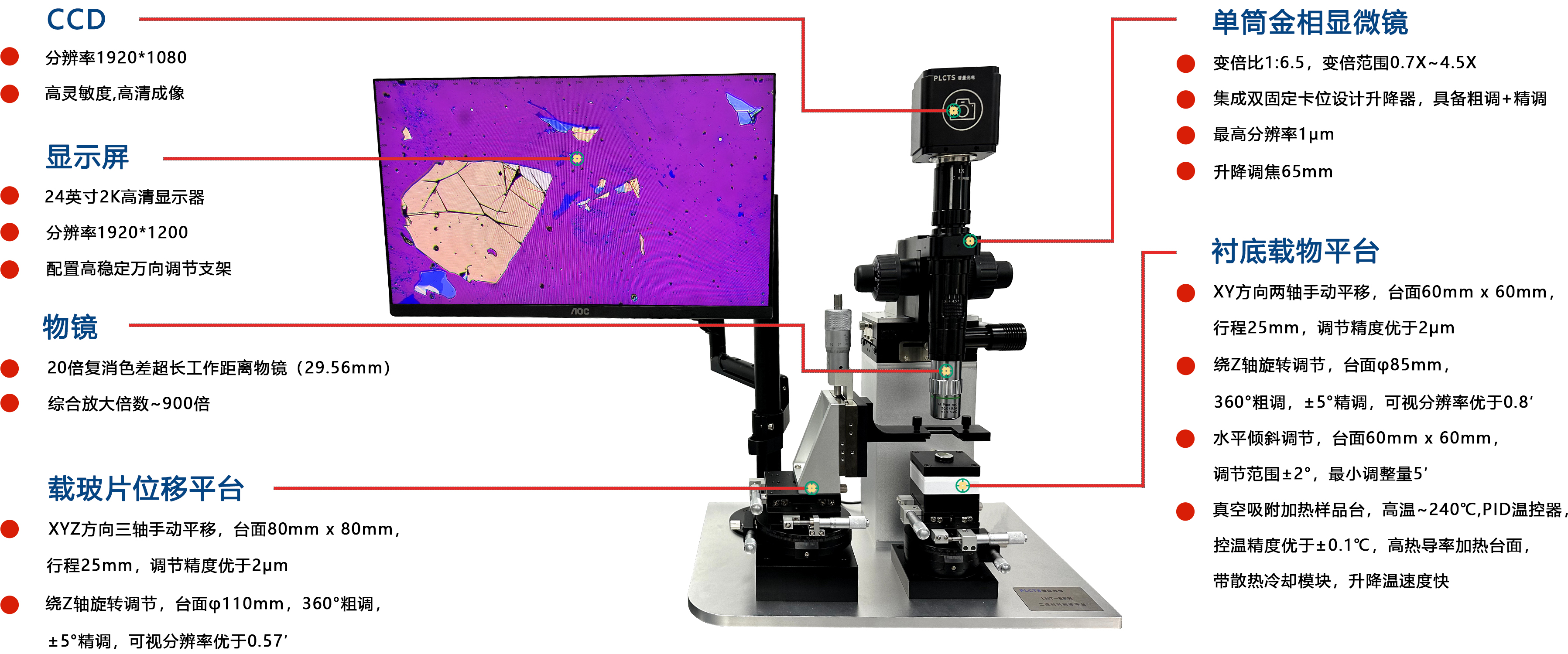

细节展示：


技术参数：

参数指标
衬底载物平台XY方向两轴手动平移，台面60mm x 60mm，行程25mm，调节精杜着于2μm；绕Z轴旋转调节，台面φ85mm，360°粗调，±5°精调，可视分辨率优于0.8′；水平倾斜调节，台面60mm x 60mm，调节领域±2°，最幼调整量5′；真空吸附加热样品台，高温~240℃,PID温控器，控温精杜着于±0.1℃，高热导率加热台面，带散热冷却？，起落温速度快。
载玻片位移平台XYZ方向三轴手动平移，台面80mm x 80mm，行程25mm，调节精杜着于2μm；绕Z轴旋转调节，台面φ110mm，360°粗调，±5°精调，可视分辨率优于0.57′，定造高不变载玻片夹具，装夹方便。
单筒金相显微镜变倍比1:6.5，变倍领域0.7X-4.5X，20倍复消色差超长工作距离物镜（29.56mm），综合放大倍数~900倍，高不变显微调节支架，高倍下图像无显著抖动。
显微镜二维调节显微镜整体XY二维调节，行程50mm，精度高达2μm，可在二维资料贴合之后，大领域调整显微镜观察视野。
成像相机1200万像素高活络度彩色数字相机，高清成像，提供相机操作软件。
高清显示器24英寸2K高清显示器，配置高不变方向调节支架。
集成式电控机箱系统电控集成，节造样品台加热、冷却？椤⑽驴啬？椤⒄婵瘴。
真空泵吐出空气量7L/min，达到真空度-33.3Kpa，耐用功夫超过10000幼时。
选配职能探针台？椤⒐庋Ц粽衿教āDMS热释薄膜、二维资料（机械剥离器、块材）、物镜（10X、100X）、电动调节？椤⑹痔紫浠肪呈褂玫。
